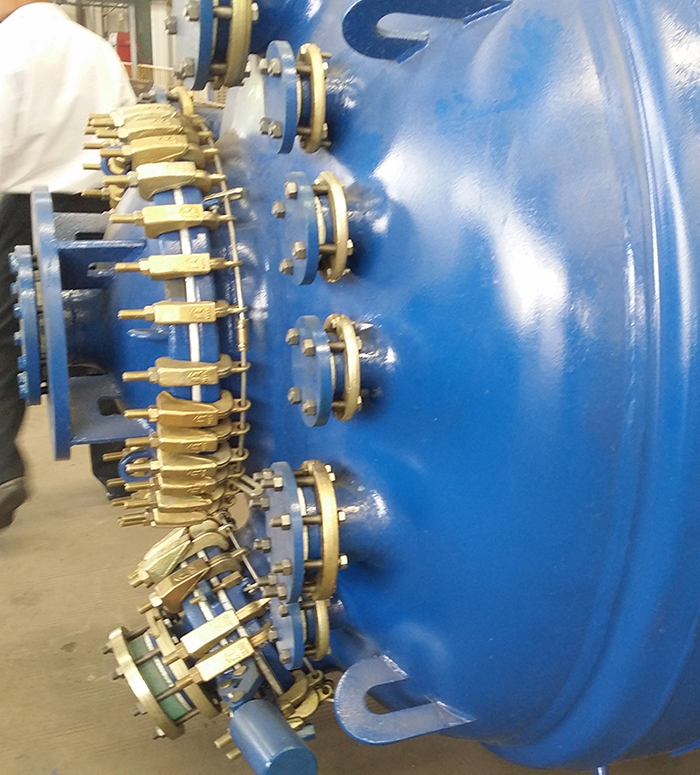

搪玻璃反應釜為(wèi)了保證搪玻璃設備正常使用，現将其主要性能和(hé)安裝、使用注意事項說明(míng)如下：

搪瓷反應釜技(jì)術(shù)規範：

1、耐酸性：

對各種有(yǒu)機酸、無機酸、有(yǒu)機溶劑均有(yǒu)較好的抗蝕性。如将我廠生(shēng)産的搪玻璃試樣置于20%HCI溶液中煮沸48h，腐蝕速率為(wèi)0.9lg/m2.d（優等品指标為(wèi)1.0g/m2.d）。

2、耐堿性：

搪玻璃對堿性溶液抗蝕性較酸溶液差。但(dàn)将我廠搪玻璃試樣置于1N氫氧化鈉溶液腐蝕，試驗溫度80℃時(shí)間(jiān)48h。腐蝕速率為(wèi)6.76g/m2.d（優等品指标為(wèi)7.0g/m2.d）。

3、操作(zuò)溫度：搪玻璃設備加熱和(hé)冷卻時(shí)，應緩慢進行(xíng)。我廠制(zhì)造的搪玻璃設備使用溫度為(wèi)0－200℃，耐溫急變性≥200℃。

4、瓷層厚度：玻璃設備的瓷層厚度0.8-2.0mm，搪玻璃設備附件的瓷層厚度0.6-1.8mm。

5、耐壓電(diàn)：搪玻璃具有(yǒu)良好的絕緣性，當搪玻璃在規定厚度內(nèi)用20KV高(gāo)頻電(diàn)火(huǒ)花(huā)檢查瓷層時(shí)，高(gāo)頻電(diàn)火(huǒ)花(huā)不能擊穿瓷層。

6、耐沖擊性：玻璃層的內(nèi)應力越小(xiǎo)，彈性越好，硬度越大(dà)，抗彎抗壓強度越高(gāo)，則耐沖擊就越好。我廠之玻璃層在規定厚度內(nèi)，用直徑30mm，重量112g鋼球沖擊時(shí)，其沖擊功為(wèi)282×10-3J（優等品指标為(wèi)260×10-3J）。
